Mis on treipingiteenused? Täielik juhend täppistreimise tootmiseks

Täppistootmine sõltub võimest toota komponente, millel on kitsad tolerantsid, ühtlane kvaliteet ja korratav täpsus. Paljude tänapäeval saadaolevate töötlemisprotsesside hulgas on treipingiteenused endiselt üks usaldusväärsemaid lahendusi silindriliste ja pöörlevate osade tootmiseks, mida kasutatakse sellistes tööstusharudes nagu autotööstus, kosmosetööstus, energeetika, tööstusmasinad ja pooljuhtseadmed.

Olenemata sellest, kas hankite kohandatud metallkomponente või soovite parandada tootmise efektiivsust, tänapäevase CNC-treipingi toimimise mõistmine aitab teil teha paremaid tootmisotsuseid. See juhend selgitab, mis on treipingiteenused , kuidas protsess toimib, nende eelised, levinumad rakendused ja mida tuleb arvestada töötlemispartneri valimisel.

Mis on treipingiteenused?

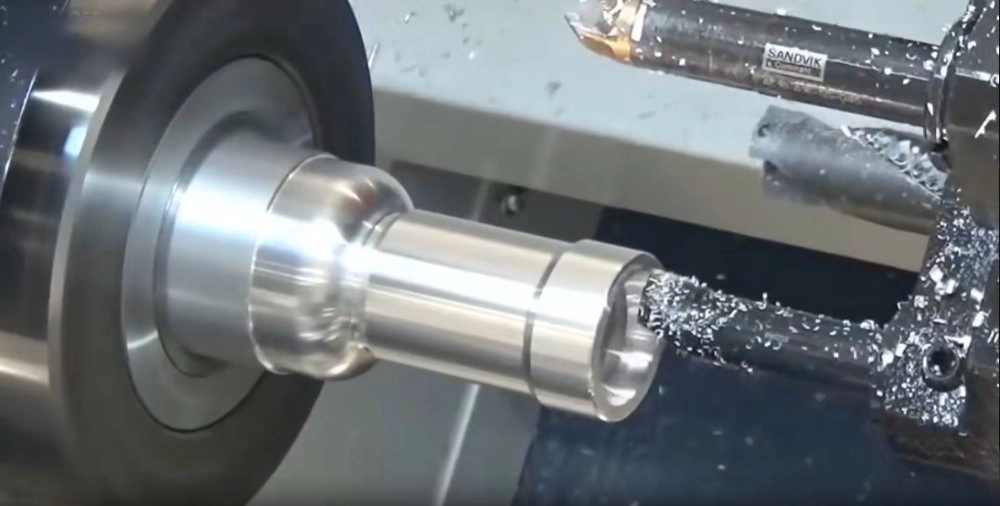

Treipingiteenused viitavad töötlemisprotsessile, mille käigus toorik pöörleb, samal ajal kui statsionaarne lõikeriist eemaldab materjali, et luua soovitud kuju. Tänapäeval kasutavad enamik professionaalseid tootjaid pigem arvutite arvjuhtimisega (CNC) treipinke, mitte tavalisi käsitsi masinaid, kuna need pakuvad oluliselt suuremat täpsust, korratavust ja tootmise efektiivsust.

Kaasaegsed CNC treipingid võivad toota:

• Võllid

• Puksid

• Varrukad

• Äärikud

• Keermestatud komponendid

• Täppisnõelad

• Klapi osad

• Hüdraulilised liitmikud

• Laagrikorpused

• Kohandatud pöörlevad komponendid

Ettevõtetele, kes nõuavad ühtlast mõõtetäpsust, pakuvad professionaalsed Lathingi teenused ideaalset lahendust nii prototüübi arendamiseks kui ka suuremahuliseks tootmiseks.

Kuidas CNC-latimine töötab?

Kuigi protsess tundub lihtne, hõlmab kaasaegne CNC-treimine keerukat programmeerimist ja masina suure täpsusega juhtimist.

Tüüpiline töövoog sisaldab järgmist:

Materjali ettevalmistamine

Protsess algab sobiva materjali valikuga, lähtudes rakenduse mehaanilistest omadustest ja keskkonnanõuetest. Levinud materjalide hulka kuuluvad:

• Roostevaba teras

• Süsinikteras

• Alumiiniumsulamid

• Messing

• Vask

• Titaanisulamid

• Tehnilised plastid

Seejärel valmistatakse töötlemiseks ette materjalivardad või kangid.

CNC programmeerimine

Insenerid loovad töötlusprogramme kasutades CAD/CAM tarkvara. Iga lõiketee, spindli kiirus, ettenihke kiirus ja tööriistade järjestus optimeeritakse enne tootmise algust.

Treimisoperatsioonid

Pöörlevat toorikut töödeldakse mitmesuguste toimingutega, näiteks:

• Vastamisi

• Välisläbimõõdu treimine

• Sisemine igav

• Soonestamine

• Puurimine

• Keerme lõikamine

• Lahkuminek

Kaasaegsed CNC-treipingid teevad sageli ühe seadistuse jooksul mitu toimingut, vähendades käsitsemisvigu ja parandades tootmise efektiivsust.

Ülevaatus

Valmis osad läbivad mõõtmete kontrolli, kasutades täppismõõteseadmeid, et kontrollida tolerantse, kontsentrilisust, pinnaviimistlust ja keerme täpsust enne saatmist.

Mida saavad kaasaegsed CNC-treipingid lahendada?

Tänapäeva CNC-treipingid on palju võimekamad kui traditsioonilised treiseadmed. Täiustatud masinad pakuvad lahendusi nõudlikeks tööstuslikeks rakendusteks.

Kõrge ümarus ja kontsentrilisus

Täpsed spindlisüsteemid parandavad oluliselt töötlemise täpsust.

Kaasaegsed CNC treipingid suudavad saavutada:

• Spindli väljavool ≤ 0,003 mm

• Sisemiste ringide, välisringide, otspindade ja soonte täielik töötlemine ühes seadistusega

• Kontsentrilisus ≤ 0,01 mm

Mitme seadistuse vähendamine minimeerib kumulatiivsed vead ja parandab osade üldist järjepidevust.

Keerulised pöörlevad profiilid

Traditsioonilised treipingid toodavad peamiselt lihtsaid silindrilisi komponente.

Täiustatud CNC-süsteemid, mis on varustatud XZ-telgede ja Y-telje moodulitega, võivad toota:

• Hulknurksed profiilid

• Ekstsentrilised võllid

• Mitteringikujulised pinnad

• Keerulised kontuuride geomeetriad

See laiendab projekteerimisvõimalusi, vähendades samal ajal sekundaarset töötlemist.

Kõrge täpsusega niidi lõikamine

Keerme kvaliteet mõjutab otseselt montaaži jõudlust.

Kõrge eraldusvõimega kodeerijad positsioneerimistäpsusega 0,001° võimaldavad töödelda:

• Meetrilised niidid

• Keiserlikud niidid

• Mooduli keermed

• Radiaalse sammuga keermed

Keerme kumulatiivset viga saab kontrollida vahemikus ≤ 0,02 mm üle 25 mm, tagades suurepärase sobivuse ja vastupidavuse.

Lihvimise asemel kõva treimine

Paljud karastatud terasest komponendid nõuavad traditsiooniliselt pärast kuumtöötlemist lihvimist.

CBN-lõiketööriistade abil saavad CNC-treipingid töödelda karastatud osi, mis on kõrgemad kui HRC 62, saavutades samal ajal nii peent pinnakaredust kui Ra ≤ 0,4 μm.

See lähenemisviis vähendab tootmisaega, välistades sekundaarsed lihvimistoimingud.

Suuremahuline automatiseeritud tootmine

Automatiseerimine on kaasaegse CNC treipingi üks suurimaid eeliseid.

Integreeritud süsteemid, sealhulgas:

• Automaatsed baarisööturid

• Automaatsed laadimisseadmed

• Materjali söötjad

võimaldavad pidevat 24-tunnist tootmist minimaalse operaatori sekkumisega.

Suuremahulise tootmise puhul võib igakuine tootmisvõimsus ulatuda ligikaudu 300 000 osani, säilitades samal ajal ühtlase kvaliteedi.

Treipingiteenustest sõltuvad tööstusharud

Täppis treitud detaile leidub peaaegu igas tööstussektoris.

Autode tootmine

Autoosad nõuavad suurt konsistentsi ja suurepärast väsimuskindlust.

Tüüpilised rakendused hõlmavad järgmist:

• Jõuülekande võllid

• Roolikomponendid

• Mootori kinnitused

• Pidurisüsteemi osad

• Andurite korpused

Lennundus

Õhusõiduki komponendid nõuavad sageli kergeid materjale, mis on kombineeritud äärmiselt kitsaste tolerantidega.

Tüüpiliste kosmoseosade hulka kuuluvad:

• Täppispuksid

• Hüdraulilised pistikud

• Titaanist liitmikud

• Teliku komponendid

Raudteetransiit

Raudteetransport nõuab vastupidavaid komponente, mis on võimelised töötama raskete koormuste korral.

Treipingiteenused toodavad:

• Telje komponendid

• Piduri kinnitused

• Ühendusosad

• Laagrisõlmed

Tuule- ja tuumaenergia

Energiaseadmed nõuavad komponente, mis on võimelised karmides keskkondades pikaajaliselt töötama.

Tüüpilised rakendused hõlmavad järgmist:

• Turbiinide võllid

• Klapi komponendid

• Pumba osad

• Tihenduskomponendid

Pooljuhtseadmed

Pooljuhtide tootmise seadmed nõuavad erakordset töötlemise täpsust.

Täpsed treitud osad aitavad tagada seadmete stabiilsuse ja positsioneerimise täpsuse kriitiliste tootmisprotsesside jaoks.

Miks on täpsus treitööstuses oluline?

Täppistootmises võivad isegi väikesed mõõtmete kõrvalekalded mõjutada toote jõudlust.

Kvaliteetsed treipingiteenused aitavad tootjatel saavutada:

Parem kokkupaneku täpsus

Täpsed mõõtmed vähendavad paigaldamise ajal probleeme.

Pikem toote eluiga

Täiustatud pinnaviimistlus vähendab hõõrdumist ja kulumist.

Vähendatud praagi määr

Järjepidev töötlemine vähendab tootmisdefekte.

Madalamad tootmiskulud

Mitme toimingu lõpuleviimine ühe seadistusega vähendab töö-, käsitsemis- ja kontrollikulusid.

Stabiilne partii tootmine

Korratavad CNC-programmid tagavad järjepidevuse tuhandete identsete komponentide vahel.

Õige treipingi teenusepakkuja valimine

Mitte iga masinatöökoda ei paku sama kvaliteeti. Enne tootmispartneri valimist kaaluge mitmeid olulisi tegureid.

Tehnilised võimalused

Hinnake, kas tarnija saab hakkama:

• Kitsad tolerantsid

• Keerulised geomeetriad

• Mitmeteljeline töötlemine

• Karastatud materjalid

Kvaliteedikontroll

Usaldusväärsed tootjad rakendavad iga kriitilise mõõtme kontrollimiseks rangeid kontrolliprotseduure, kasutades täiustatud mõõteseadmeid.

Tootmisvõimsus

Kui teie projekt hõlmab keskmisi või suuri tootmismahtusid, muutub automatiseerimisvõime üha olulisemaks.

Tööstuse kogemus

Tootjatel, kes teenindavad selliseid tööstusharusid nagu kosmosetööstus, autotööstus, pooljuhtseadmed ja energeetika, on sageli tugevamad insenerivõimed ja protsesside juhtimine.

Tehniline tugi

Varajane suhtlemine kogenud inseneridega võib aidata optimeerida osade disaini, et tagada valmistatavus, parandades nii kvaliteeti kui ka tootmise efektiivsust.

Miks tootjad valivad Shanghai Hehua masinatehnoloogia?

2005. aastal asutatud Shanghai Hehua Machinery Technology Co., Ltd. koos oma 2018. aastal asutatud tütarettevõttega Hehua Machinery Technology (Kunshan) Co., Ltd. on loonud laialdased kogemused metalli täppiskomponentide valmistamisel.

Ettevõte pakub töötlemislahendusi tööstusharudele, sealhulgas:

• Autotööstus

• Raudteetransiit

• Lennundus

• Tuuleenergia

• Tuumaenergia

• Tööstuslikud masinad

• Pooljuhtide tihendus- ja testimisseadmed

• Uued energiaseadmed

• Muude tipptasemel seadmete tootmine

Kombineerides täiustatud CNC-treitehnoloogiat, automatiseeritud tootmissüsteeme ja ranget kvaliteedijuhtimist, pakub Hehua täppismetallosi, mis vastavad kaasaegsete tööstuslike rakenduste nõudlikele nõuetele.

Selle inseneriteadmised võimaldavad klientidel liikuda tõhusalt prototüüpide arendamiselt stabiilse masstootmiseni, säilitades samal ajal ühtlase tootekvaliteedi.

Järeldus

Treipingiteenused on endiselt üks tähtsamaid tootmisprotsesse ülitäpsete pöörlevate komponentide tootmisel. Tänu CNC-tehnoloogia pidevale arengule pakuvad tänapäeva treipingid erakordset täpsust, paindlikke töötlemisvõimalusi, automatiseeritud tootmist ja suurepärast korratavust.

Alates täppiskeermetest ja karastatud terase töötlemisest kuni keeruliste pöörlevate profiilide ja suuremahuliste automatiseeritud tootmiseni – kaasaegne CNC treipink toetab jätkuvalt arenenud tööstusharude kasvavaid nõudmisi.

Olenemata sellest, kas teie projekt hõlmab kohandatud prototüüpe või suuremahulist tootmist, võib koostöö kogenud töötluspartneriga, kellel on täiustatud seadmed ja tugevad inseneriteadmised, oluliselt parandada toote kvaliteeti, tootmise efektiivsust ja pikaajalist töökindlust.
