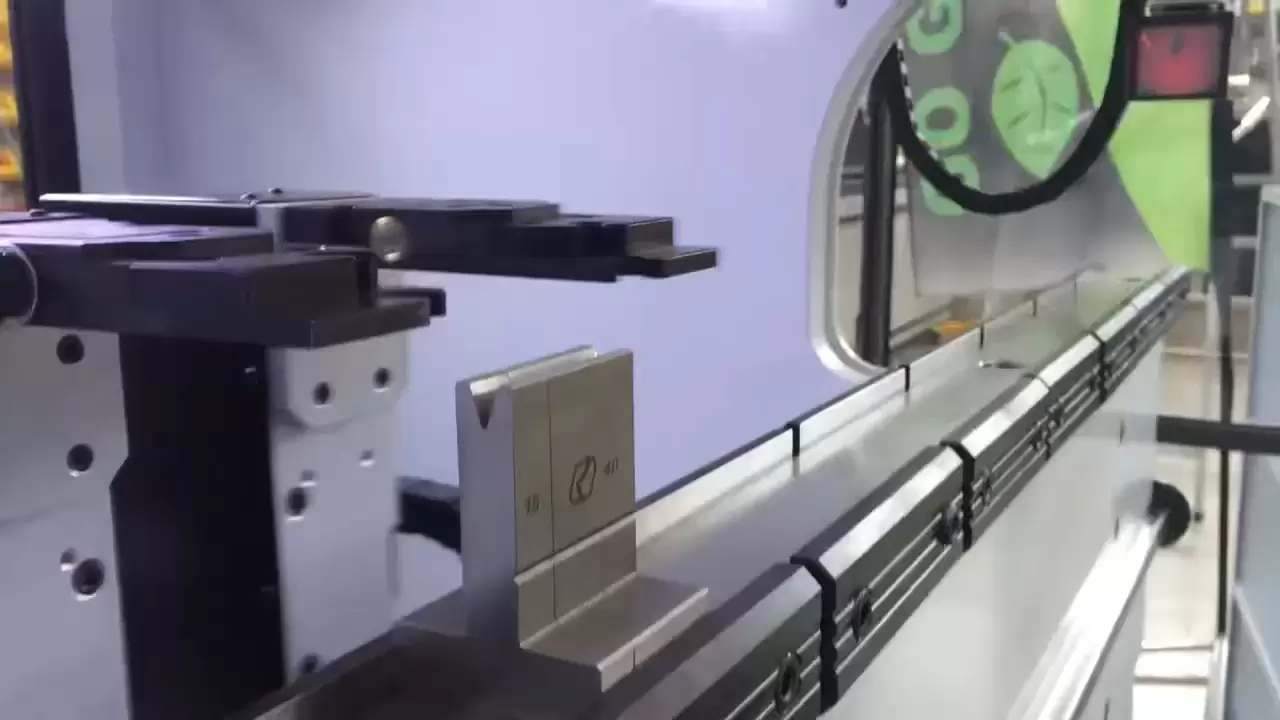

1. Protsessi tutvustus | Mida painutusmasin lahendab?
Ühekordne vormimine: voltige metallleht mis tahes kahemõõtmeliseks ristlõikeks, välistades liitmise ja teisese töötlemise vajaduse.
Kõrge täpsusega nurk: CNC tagumine piirajamaterjal + võrejoonlaud, kordustäpsus ± 0,1 °, vastab kontrollivaba montaaži nõuetele.
Väikese raadiusega painutus: minimaalne sisemine R 0,2 mm, sobib teravate servadega kodumasinate paneelidele ja täppisšassiidele.
Pikk sirgus: 6-meetrine integreeritud tala, kogu sirgus ≤ 0,3 mm/1000 mm, sobib liftikabiinidele ja liftikabiini külgpaneelidele.
Komplekssed hulknurgad: mitmekordne painutamine ja automaatne vormivahetus, saavutades karbi-, ketta-, C- ja Z-kujuliste vormide ühekordse valmimise.
2. Võimekused
| Ese | Parameeter |
|---|---|
| Maksimaalne painutuspikkus | 50 mm – 6100 mm (automaatse söötmisvõimalusega) |
| Maksimaalne painutusjõud | 40 tonni – 2200 tonni |
| Lehe paksuse vahemik | 0,3 mm – 25 mm (süsinikteras) / 0,3 mm – 20 mm (roostevaba teras) / 0,5 mm – 30 mm (alumiinium) |
| Painutusnurga vahemik | 0–180° (kaasa arvatud negatiivsed nurgad) |
| Tagasiulatuvus | X 1000 mm × R 250 mm × Z 300 mm (7-teljeline valikuline) |
| Nurga korduse täpsus | ±0,1° |

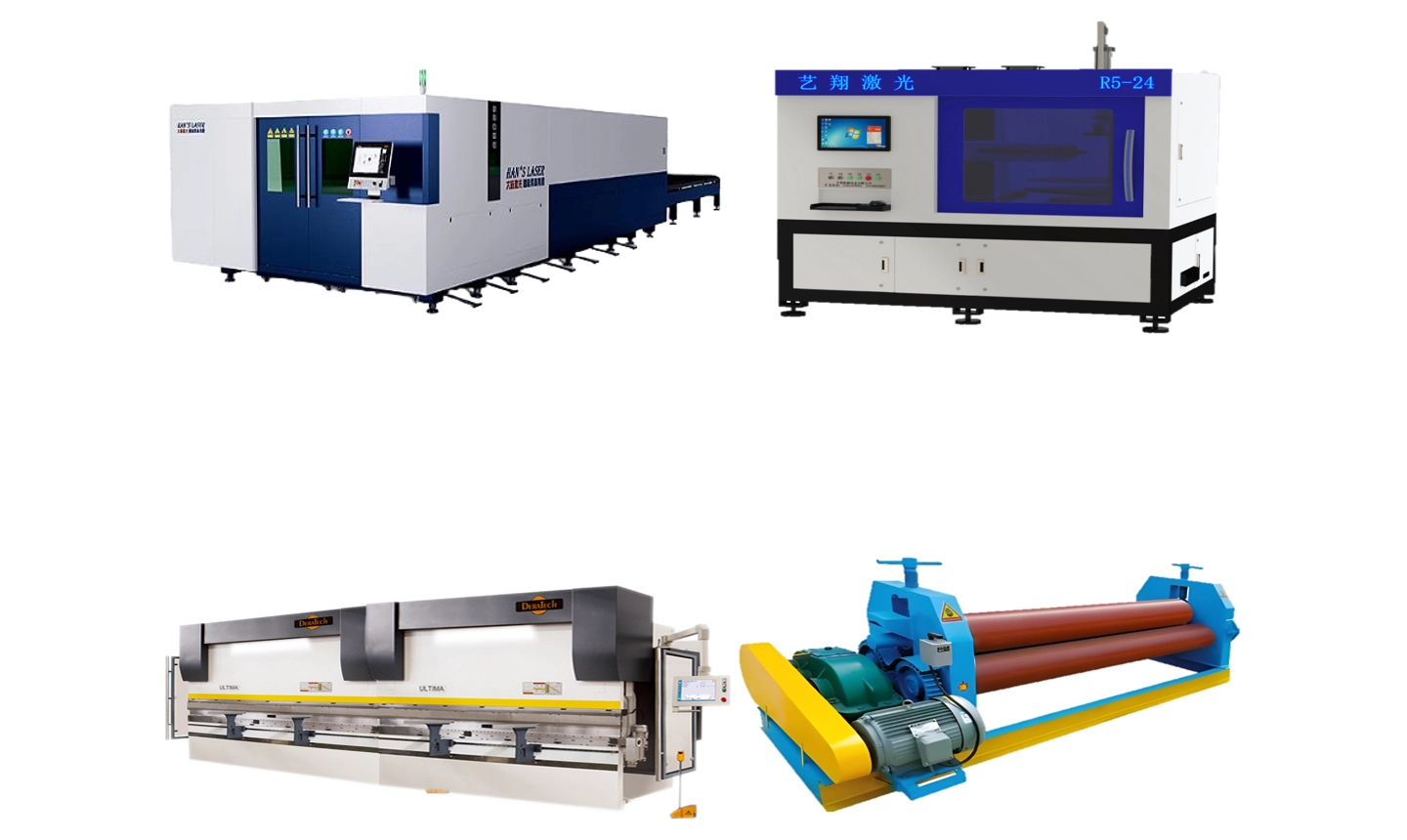

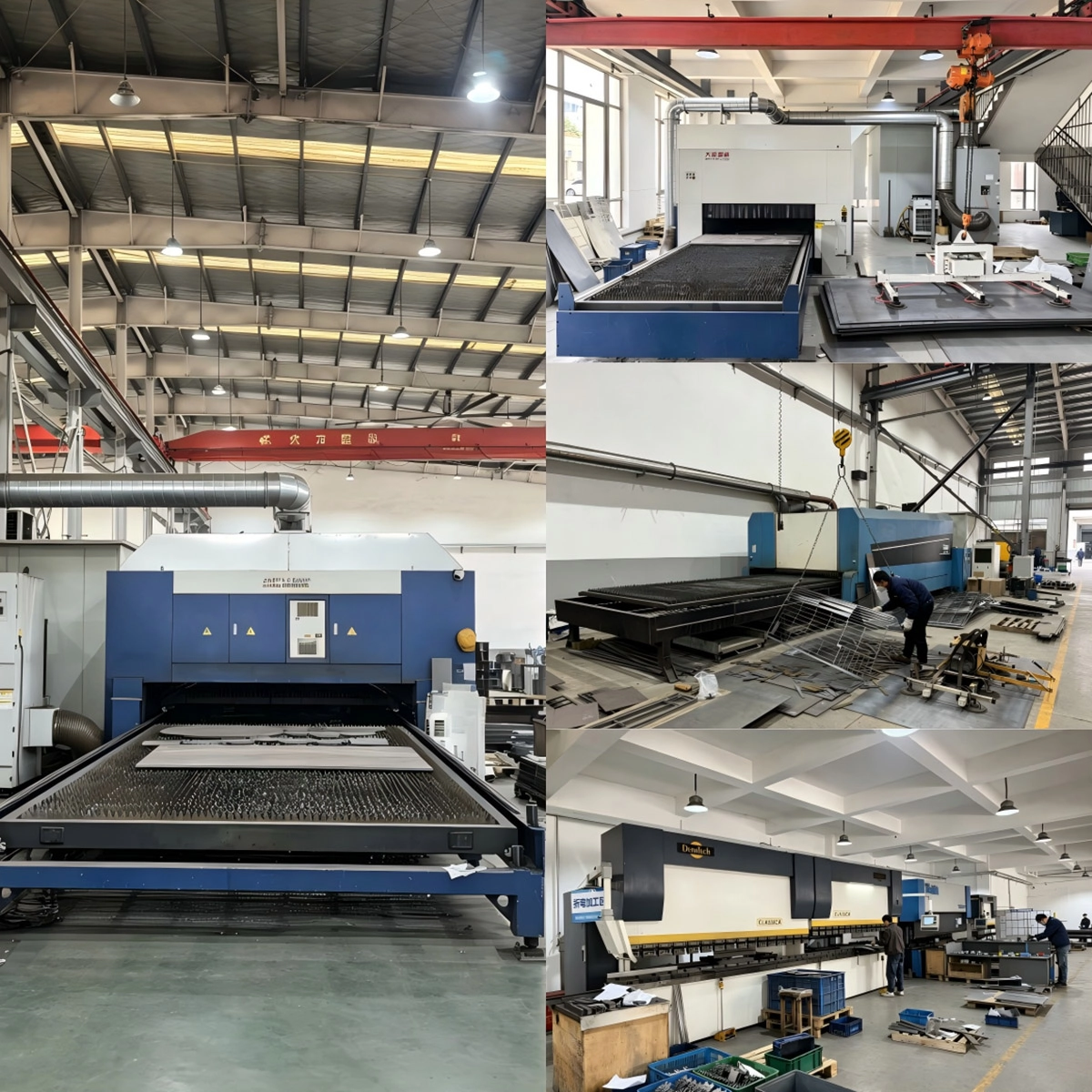

3. Meie varustus
TruBend 5170
170 tonni x 3100 mm, 4-teljeline CNC, kiire hüdrauliline 200 mm/s
Sobib 1-3 mm õhukeste plaatide kiireks partiitootmiseks, eelistatud kodumasinate tööstuses
TruBend 5230
230 tonni x 4100 mm, 6-teljeline + ACB nurga reaalajas korrektsioon
3-8 mm keskmise paksusega plaat, nurga suletud ahel ± 0,1 °
LVD PPEB 2200/6100
2200 tonni x 6100 mm, 8-teljeline CNC, segmenteeritud ülemine ja alumine vorm.
Paks plaat, 20 mm × 6 m mereterasest plaat, vormitud ühe töötsükliga.
HFE-M 100-3100 servoelektriline painutusmasin
100 tonni x 3100 mm, servomootoriga käitatav, vähendab energiatarbimist 35%
0,3–2 mm roostevabast terasest peegelikest, ei jäta õliplekke, puhastamist pole vaja
4. Painutamise juhtumiuuringud | Painutamise juhtumiuuringud
Materjal: 2 mm 3003-H14 alumiinium
Kuju: Karbikujuline 420 × 320 × 45 mm, 12 painutust
Väljakutse: Sisemine R 0,8 mm, mõõtmete tolerants ± 0,1 mm
Lahendus: TruBend 5170 + õmblusteta kile + automaatse vormivahetuse teek, 30 sekundit/tükk
Tulemus: Esimese läbimise määr on 99,2% ja päevane tootmisvõimsus on 1200 tükki
Materjal: 1,5 mm 304 roostevabast terasest harjatud plaat
Pikkus: 5300 mm painutatult, kõrgus 2200 mm
Raskusaste: Täispikkuses sirgus ≤ 0,3 mm, pinnal ei ole traaditõmbekriimustusi
Lahendus: LVD 6-meetrine masin + polüuretaanist alumine vorm + vaakum-iminapaga lõikamine
Tulemus: Seinapaneeli diagonaalviga on ≤ 0,5 mm ja see suunatakse otse konveierile.
Materjal: 16 mm Q355B kuumvaltsitud plaat
Nurk: 90° nürinurk 88° (tagasilöögi kompenseerimine)
Pikkus: 5700 mm, kaks korda kokkupanduna
Lahendus: 2200-tonnine segmenteeritud vorm + ACB reaalajas nurga tagasiside
Tulemus: Stabiilne tagasipõrkekiirus ± 0,3° juures, mis välistab vajaduse leegi sekundaarse kalibreerimise järele
5. Hallitus ja automatiseerimine
Laos on üle 800 standardse ülemise/alumise vormi, mis katavad teravaid nurki, hanekaela, kastikujusid ja kaarekujulisi vorme.
Automaatselt vormivahetusega ladu (ATC) mahutavusega 5 tonni ja vormivahetusajaga alla 90 sekundi.
Robotiga painutusseade: painutusmasin + 6-teljeline robot + visuaalne joondamine, 24-tunnine mehitamata töö.
Võrguühenduseta programmeerimistarkvara: BySoft 7/TruTops Bend, 3D-simulatsiooniga kokkupõrge, esimese detaili reguleerimise aeg lühenenud 70%.
6. Kvaliteet ja jälgitavus
ISO 9013 painutustäpsuse standard, nurga tolerantsi tase 1.
Iga partii esimese artikli kolme koordinaadi aruanne + partii valim 10% ulatuses.
QR-koodi jälgitavus: materjali ahju number + vormi number + painutusparameetrid + inspektor.
Integreerimine MES-iga reaalajas painutusjõu, nurga ja suuruse andmete üleslaadimiseks.
