Laserkeevitus vs MIG ja TIG: milline protsess sobib metallosadega

Õige keevitusprotsessi valimine ei ole lihtsalt uusima tehnoloogia valimine. Metallosade puhul sõltub parim protsess materjalist, paksusest, vuugi kujundusest, mõõtmete nõuetest, tootmismahust, välimusest ja sellest, kas valmis koost peab läbima õhutiheduse või muud kvaliteeditestid. Laserkeevitus võib pakkuda suurt täpsust ja madalat soojussisendit, samas kui MIG ja TIG on väga praktilised erinevat tüüpi konstruktsiooni- ja valmistatud osade jaoks.

Tootjatel, kes hangivad kohandatud keevitatud komponente, võib nende erinevuste mõistmine aidata vältida ülemäärast keevitusjärgset korrigeerimist, tarbetut töötlemist ja ebajärjekindlaid tootmistulemusi. Laserkeevitus on eriti kasulik siis, kui täppis, puhas keevisõmblus ja kontrollitud termilised moonutused on olulised, kuid MIG ja TIG võivad siiski olla parem valik teatud materjalide, paksuste ja liitekonfiguratsioonide jaoks.

Laserkeevitus, MIG ja TIG: mis vahe on?

Peamine erinevus nende protsesside vahel seisneb selles, kuidas soojus töödeldavale detailile edastatakse ja kui palju kontrollib keevitaja keevisvanni.

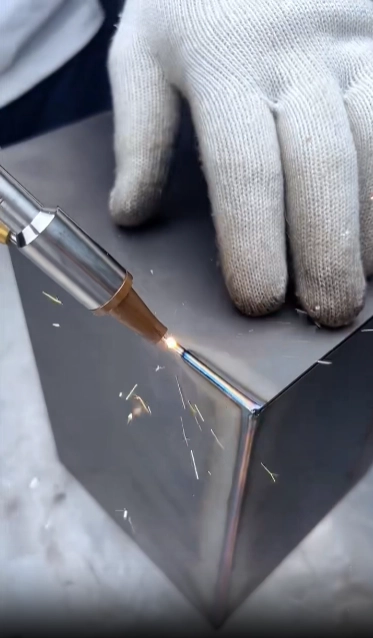

Laserkeevitus kasutab kitsa ja hästi kontrollitud keevisõmbluse loomiseks kontsentreeritud laserkiirt. Kuna kuumusest mõjutatud tsoon võib olla suhteliselt väike, sobib see rakendusteks, kus deformatsiooni ja mõõtmete muutusi tuleb minimeerida. See muudab selle atraktiivseks täppisplekist osade, seadmete korpuste, sulgude ja puhast välimust nõudvate sõlmede jaoks.

MIG-keevitus kasutab pideva etteandega traatelektroodi ja kaitsegaasi. Seda kasutatakse laialdaselt konstruktsioonikomponentide jaoks, kuna see tagab hea tootlikkuse ja töötab hästi süsinikterasel, roostevaba terasel ja alumiiniumil. Paksemate kandekonstruktsioonide, seadmeraamide ja kronsteinide puhul võib MIG sageli pakkuda tõhusat tasakaalu keevituskiiruse, tugevuse ja tootmiskulude vahel.

TIG-keevitus kasutab mittekuluvat volframelektroodi ja pakub keevituskaare täpset juhtimist. Seda valitakse sageli rakenduste jaoks, kus on oluline keevisõmbluse välimus, soojuse sisendi juhtimine või õhemate materjalide hoolikas keevitamine. TIG-i kasutatakse tavaliselt roostevabast terasest ja alumiiniumist komponentide jaoks, kus on oluline pinna kvaliteet ja kontrollitud keevisõmbluse moodustumine.

Seetõttu sõltub õige valik vähem sellest, milline protsess on üldiselt "parem", ja rohkem sellest, milline protsess selle osaga sobib.

Kui laserkeevitus on mõttekas

Laserkeevitus muutub eriti väärtuslikuks, kui mõõtmete täpsus ja kontrollitud soojussisend on olulised probleemid.

Õhukeste lehtmetallikomponentide puhul võib liigne kuumus põhjustada kõverdumist, moonutusi, värvimuutusi või mõõtmete muutusi. Need probleemid võivad tekitada lisatööd sirgendamise ja töötlemise ajal. Õigesti juhitud laserkeevitusprotsess võib aidata vähendada termilist deformatsiooni ja säilitada detailide tihedamat geomeetriat.

Laserkeevitus võib olla hea võimalus ka nähtavate keevisõmbluste puhul. Kui liitekoht on õigesti projekteeritud, võib protsessi käigus tekkida suhteliselt kitsas ja ühtlane keevisõmblus, mis vähendab hiljem vajalikku lihvimist ja viimistlust.

Tüüpilised rakendused hõlmavad järgmist:

· Täppisplekist korpused

· Seadmete korpused

· Väikesed ja keskmised sulud

· Kõrge täpsusega keevitatud sõlmed

· Komponendid, mis nõuavad puhast välispinda

· Osad, mille mõõtmed on ranged

· Teatud erinevad metallikeevitusrakendused

Laserkeevitus ei ole aga automaatselt iga osa jaoks parim valik. Enne protsessi valimist tuleb hinnata vuukide juurdepääsetavust, paigaldamise täpsust, materjalide kombinatsiooni, paksust ja tootmisnõudeid.

Kui MIG-keevitus on parem valik

MIG-keevitus on endiselt üks kõige praktilisemaid protsesse tööstuslikus tootmises, eriti kui tugevus ja tootlikkus on prioriteediks.

Raskete süsinikterasest raamide, masinate kronsteinide, seadmete aluste ja muude konstruktsiooni keevisõmbluste puhul saab MIG-keevitus hakkama mitmesuguste liigendite konfiguratsioonide ja materjali paksustega. See sobib hästi ka tootmiskeskkondadesse, kus korratavus ja keevituskiirus on olulised.

Shanghai Hehua Machinery Technology Co., Ltd.-s on MIG/MAG- ja CO2-keevitus osa laiemast ettevõttesisesest keevitusvõimalusest, mis hõlmab süsinikterast, tsingitud terast, roostevaba terast, alumiiniumisulamit, malmi, kõrgtugevat malmi ja vasesulamit.

Näiteks ei pruugi raskeveokite seadmeraam MIG-lt laserkeevitusele üleminekust oluliselt kasu saada, kui detailil on paksud lõigud, suured liigendid või konstruktsiooni keevisõmblused, kus kõrge läbitung ja tootmise efektiivsus on olulisemad kui ülikitsas kuumuse mõjuala.

Sellistel juhtudel võib MIG pakkuda praktilisemat tootmislahendust.

Kui TIG-keevitus on parem valik

Tihti valitakse TIG, kui keevisõmbluse juhtimine ja välimus on olulisemad kui maksimaalne keevituskiirus.

Õhemate osadega roostevabast terasest või alumiiniumist osade puhul võib TIG pakkuda keevisvanni täpset juhtimist. See võib olla kasulik komponentide puhul, kus keevisõmblus on nähtav või kus materjal nõuab hoolikat soojusjuhtimist.

TIG on väärtuslik ka siis, kui detaili geomeetria muudab rangelt kontrollitud käsitsi keevitusprotsessi sobivamaks kui kiirem automatiseeritud protsess.

OEM-projektide puhul tuleks TIG- ja laserkeevituse vahel otsustamisel arvesse võtta rohkemat kui lehe paksust. Vuugi juurdepääsetavus, tolerantsus, nõutav välimus, keevisõmbluse pikkus, tootmiskogus ja operaator või saadaolev varustus võivad kõik mõjutada lõplikku protsessi valikut.

Materjal ja paksus peaksid olema esikohal

Materjali valik on üks esimesi tegureid, mida keevitusprotsessi valimisel arvesse võtta.

Süsinikteras, roostevaba teras, alumiiniumisulam, tsingitud teras, malm, kõrgtugev malm ja vasesulamid võivad keevitamise ajal käituda väga erinevalt. Protsessi akent mõjutavad soojusjuhtivus, pinna seisund, sulamisomadused ja vastuvõtlikkus pragunemisele või moonutustele.

Sama oluline on ka paksus. Õhukest roostevabast terasest korpust ja rasket süsinikterasest seadmeraami võib mõlemat nimetada "keevitatud osadeks", kuid neil on täiesti erinevad tootmisnõuded.

Sel põhjusel ei tugine Shanghai Hehua Machinery Technology Co., Ltd. ühele keevitusmeetodile. Selle keevitusvõimalused hõlmavad MIG/MAG-i, TIG-i, punktkeevitust, filee-keevitust, sukelkaarkeevitust, kõvajoodisjootmist ja robot-automaatkeevitust.

See protsessi paindlikkus võimaldab sobitada keevitusmeetodit tegeliku osaga, mitte sundida iga projekti samale tootmismarsruudile.

Keevisõmbluse kvaliteet on enamat kui keevisõmblus

Hea keevitatud koostu ei määra ainult keevisõmbluse välimus.

Tööstusmasinate, survesõlmede, seadmeraamide ja ohutusega seotud komponentide puhul võivad mõõtmete täpsus ja konstruktsiooni terviklikkus olla võrdselt olulised. Pärast keevitamist võivad komponendid vajada sirgendamist, jäme eemaldamist, töötlemist, pinnatöötlust või õhutiheduse testimist, enne kui need on kokkupanemiseks valmis.

Hehua kvaliteedikontrolli protsess hõlmab sissetuleva materjali kontrollimist, protsessisisest kontrollimist, keevitusjärgset sirgendamise kontrolli ja lõplikku mõõtmete kontrolli. Kriitiliste rakenduste jaoks on saadaval magnetosakeste testimine, ultraheli testimine, hüdrostaatiline testimine ja õhutiheduse testimine.

Surveosade puhul on õhu- ja veekindluse testimine eriti oluline. Visuaalselt vastuvõetav keevisõmblus võib siiski ebaõnnestuda, kui valmis koost ei vasta tihendusnõuetele.

Hehua toetab üldiste mõõtmete tolerantse umbes ±0,1 kuni ±0,3 mm olenevalt komponendist ja protsessist, kusjuures tasapinnalisus on reguleeritud ≤0,03 mm/100 mm peale asjakohaste osade sirgendamist.

Tootmismaht muudab ka parimat protsessi

Sobivaim keevitusprotsess võib tootmismahu kasvades muutuda.

Prototüüpide ja väikeste partiide tellimuste puhul võib käsitsi MIG- või TIG-keevitus pakkuda paindlikkust, kui konstruktsioone alles kohandatakse. Korduva tootmise korral võivad spetsiaalsed kinnitusdetailid ja robotkeevitus parandada järjepidevust ja vähendada osade vahelisi erinevusi.

Standardiseeritud suure mahuga koostude puhul võib robot-automaatkeevitus olla eriti kasulik, kuna samu keevitusparameetreid ja tööriista teekonda saab korrata suurte partiide puhul.

Shanghai Hehua Machinery Technology Co., Ltd. ühendab käsitsi keevitusjaamad robotkeevituselementidega ning toetab lõikamise, sirgendamise, poleerimise, stantsimise ja CNC-funktsioone. Selle igakuine tootmisvõimsus võib ulatuda kuni 30 000 komplektini, toetades nii prototüübi arendamist kui ka pikaajalist hulgitootmist.

See on OEM-i ostjate jaoks oluline, sest keevitamine on harva isoleeritud toiming. Tarnija, kes saab ühe tootmissüsteemi raames hakkama lõikamise, kinnitusdetailide valmistamise, keevitamise, sirgendamise, CNC-sekundaarse töötluse ja pinnaviimistlusega, võib vähendada koordineerimist mitme alltöövõtja vahel.

Keevitusjärgne töötlemine võib protsessi valikut mõjutada

Enne keevitamise alustamist tuleks kaaluda ka keevitatud detaili lõplikku välimust ja korrosioonikindlust.

Olenevalt rakendusest võib Hehua pakkuda keevitusjärgset lihvimist, sirgendamist, haavelpuhastamist, mustoksiidi, elektroforeesi, Dacromet, pulbervärvimist, galvaniseerimist, anodeerimist ja poleerimist.

Näiteks avatud seadmekorpuse puhul võib keevisõmbluse välimus ja pinna ettevalmistamine olla olulised, kuna valmis komponent jääb nähtavaks. Välisseadmete puhul võib korrosioonikaitse olla prioriteetne. Masina sisse peidetud konstruktsiooniraami puhul võib välimus olla vähem oluline kui tugevus, mõõtmete stabiilsus ja tootmise efektiivsus.

Seetõttu tuleks keevitusprotsessi valikut käsitleda pigem kogu tootmisprotsessi osana, mitte üksiku tehnilise otsusena.

Kuidas peaksid OEM-ostjad valima?

Praktiline valikuprotsess võib alata viie küsimusega:

1. Mis materjalist keevitatakse?
Süsinikteras, roostevaba teras, alumiinium, malm ja muud sulamid nõuavad erinevaid keevitusviise.

2. Kui paks on materjal?
Õhuke lehtmetall võib vajada rangemat kuumuse reguleerimist, samas kui paksud konstruktsiooniosad võivad soodustada MIG-i või muid suure tootlikkusega protsesse.

3. Kui oluline on välimus?
Nähtavad keevisõmblused võivad olenevalt liite- ja tootmisnõuetest õigustada TIG- või laserkeevitust.

4. Millised on mõõtmete ja tihendusnõuded?
Täppissõlmed ja surveosad võivad vajada rangemat protsessi juhtimist, sirgendamist ja NDT või õhutiheduse testimist.

5. Mis on tootmismaht?
Prototüüp-, väikepartii- ja masstootmisprojektid võivad vajada erinevaid käsitsi, kinnitusvahenditega ja robotkeevituse kombinatsioone.

Kõige tõhusam tarnija peaks suutma neid tegureid koos hinnata, selle asemel, et soovitada ühel omadusel põhinevat protsessi.

Laserkeevitus vs MIG ja TIG: praktiline järeldus

Laserkeevitus on hea valik, kui oluline on madal soojussisend, täpsus, puhas keevisõmblus ja väiksem deformatsioon. MIG on endiselt väga tõhus konstruktsiooniraamide, sulgude, seadmete aluste ja paljude keskmise kuni raskete keevitatud sõlmede puhul. TIG on väärtuslik, kui esmatähtis on kontrollitud keevitamine, välimus ja hoolikas soojusjuhtimine.

Päris OEM-tootmises ei ole ühtegi keevitusprotsessi, mis sobiks iga metallosaga. Parim lähenemine on sobitada protsess materjali, vuugi kujunduse, paksuse, tolerantside, tootmismahu ja lõpprakendusega.

Rohkem kui 17 800 ruutmeetri tootmispinnaga, üle 160 töötaja, integreeritud tootmisvõimaluste ja sertifikaatidega, sealhulgas ISO 9001, IATF 16949 ja EN 15085, Shanghai Hehua Machinery Technology Co., Ltd. pakub laiemat lahendust kui ainult keevitamine. Selle tehniline meeskond saab toetada projekte alates jooniste läbivaatamisest ja DFM-i optimeerimisest kuni keevitamise, sirgendamise, teisese CNC-töötluse, pinnaviimistluse, kontrolli ja ekspordi kohaletoimetamiseni.

OEM-ostjate jaoks, kes võrdlevad laserkeevitust, MIG-d ja TIG-d, ei ole parim lähtepunkt lihtsalt küsida, milline protsess on kõige tugevam. See küsib, milline protsess tagab konkreetse komponendi jaoks vajaliku kvaliteedi, mõõtmete stabiilsuse, tootmise efektiivsuse ja valmisosa jõudluse.

Eritellimusel keevitatud metallosade jaoks on laserkeevitus üks saadaolevatest lahendustest Hehua laiemate keevitus- ja originaalseadmete tootjate tootmisvõimaluste raames.
