1. Protsessi tutvustus | Mida saavad CNC-treipingid lahendada?
Suur ümarus/kontsentrilisus: spindli vise ≤ 0,003 mm, täielikud sise- ja välisringid, otsapinnad ja sooned ühes kinnituses, kontsentrilisus ≤ 0,01 mm. Kompleksne pöörlemisprofiil: XZ kaheteljeline + Y-telje moodul, mis võimaldab treida hulknurki, ekstsentrilisi telgi ja mitteringikujulisi pindu. Ülitäpne keere: enkooder 0,001°, meetriline/imperiaalne/moodul/radiaalne samm keerme kumulatiivne viga ≤ 0,02 mm/25 mm. Kõva auto asendaja lihvimine: CBN-tera HRC>62 karastatud detailid Ra ≤ 0,4 µm, säästes sekundaarset lihvimist. Suuremahuline mehitamata: varda etteandemasin + automaatne etteandemasin + söötja, 24-tunnine pidev töö, igakuine toodang 300 000 tükki.
2. Võimekused
| Ese | Spetsifikatsioon |
|---|---|
| Maksimaalne kiikumisläbimõõt | 600 mm (horisontaalne) / 500 mm (vertikaalne) |
| Maksimaalne pöördepikkus | 1000 mm (horisontaalne) / 700 mm (vertikaalne) |
| Baarisööturi mahutavus | Φ5–80 mm, 3 m pikkus |
| Mehaanilise töötlemise täpsus | IT6-IT7, ümarus ≤0,003 mm, pinna Ra≤0,4 μm |
| Materjali kõvadus | Pehmed materjalid - HRC62 (kõvatreimine) |
| Partii maht | 1–100 000 tükki/partii, ümberlülitus <15 min |
3. Meie varustus
Doosan PUMA 2600Y
8-tolline padrun, Y-telg ± 50 mm, 12 positsiooniga revolvertorn.
Autofreesimiskomposiit, mis teostab autofreesimise ja puurimise ühe korraga, vähendades sekundaarset kinnitust.
Mazak QT-200MS
Kahekordne spindel + kahekordne revolver, esi-/tagumine töötlemine ilma käsitsi pööramiseta.
65 mm läbimõõduga vardamaterjalide masin sobib suure hulga väikeste võllide töötlemiseks.
Hardinge T51SP SUPER-PRECISION
0,1 µm X-telje võre, mille spindli vise on 0,001 mm.
Spetsialiseerumine laagripesade ja spindlihülside ülitäpsele treimisele.
Täht SB-20R
Šveitsi tüüpi kõndimispink, 7-teljeline hoovastik, peenike võll läbimõõduga Φ 20 mm.
Täielik treimine, freesimine, külgpuurimine ja keermestamine ühe kinnitusoperatsiooniga, pikkuse ja läbimõõdu suhtega 20:1.
4. CNC-treimise juhtumiuuringud | Treimise juhtumid
Materjal: karastatud ja lõõmutatud 42CrMo4 HB 280
Suurus: Φ 35 × 220 mm, koaksiaalsus 0,01 mm
Omadused: Välimine ring + tööriista soon + keere M24 × 1,5 + lame asend
Lahendus: PUMA 2600Y ühekordselt treitav freesimis-, kõvalt treitav CBN-ketas
Tulemus: Ümarus 0,003 mm, kumulatiivne keermeviga 0,015 mm, igakuine toodang 50 000 tükki
Materjal: 7075-T6 alumiinium
Suurus: Φ 80 × 60 mm, seina paksus 1,2 mm
Raskusaste: Õhukese seina deformatsioon, sisemise augu tolerants H7
Lahendus: QT-200MS kahekordne spindel, väike kinnitusjõud + vaakumpadrun
Tulemus: Sisemise augu ümarus 0,005 mm, partii 100 000 tükki ilma deformatsioonita
Materjal: 316LVM roostevaba teras
Suurus: Φ 4 × 50 mm, pikkuse ja läbimõõdu suhe 12:1
Lahendus: Star SB-20R kõndimispink, 7-teljeline treimine ja freesimine + külgpuurimine põikivaavaga
Tulemus: Pinna Ra ≤ 0,2 µm, poleerimist pole vaja, pakend otse passiveeritud
5. Lõikeriistad ja automatiseerimine
Sandvik CoroTurn HP kõrgsurvejahutusega tööriistahoidik, usaldusväärne laastu murdmine, raualaastu pikkus <30 mm
Keraamiline/PCBN/CVD teemantketas, HRC62 kõva tera, asendab välist lihvimist
Automaatne lati etteandemasin + etteandemehhanism + võrgus mõõtmine, 24-tunnine mehitamata töö
QR-koodiga lasermärgistus: iga partii osa number + materjali ahju number, jälgitavuse tagamiseks skannige kood.

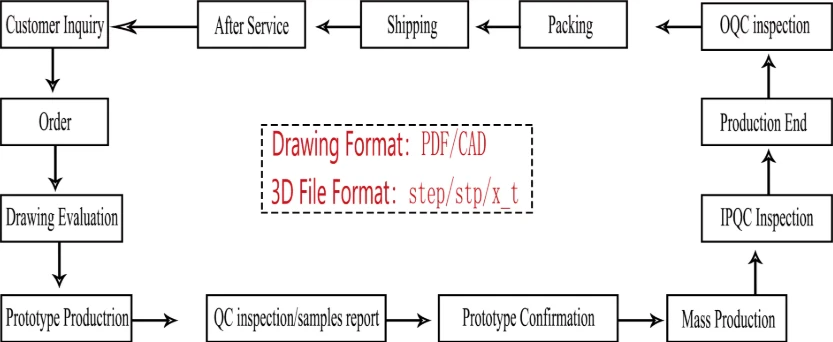

6. Kvaliteet ja sertifitseerimine
ISO 2768-f Täppistolerantsstandard
ISO 6789 Keerme täpsuse testimine
Iga partii esimese detaili kolmekoordinaadiline mõõtmine + partii välisläbimõõdu online-mõõtmine, andmed laaditakse automaatselt MES-i
Pinnakareduse mõõtja + kontuurmõõtja + ümarusmõõtja, Ra ≤ 0,4 µm tegeliku mõõtmise aruanne lisatud.
