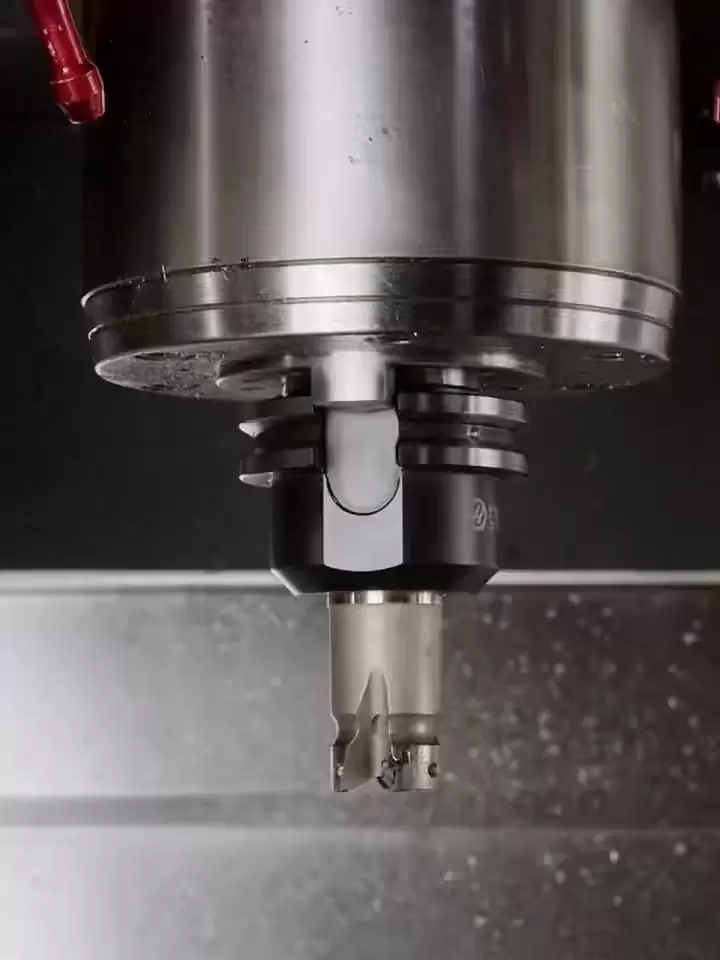

Freesimisteenused

1、Protsessi tutvustus | Mida saab CNC freesimine teie jaoks lahendada?

3D kompleksne pind: 3-5 teljega ühendus ühekordseks kinnitamiseks mitmetahulise töötlemise lõpuleviimiseks, käsitsi ümberpööramisvigade kõrvaldamine
Kõrge täpsusega positsioneerimine: ± 0,01 mm korratavus, augu asend, õõnsus, keerme saab otse kokku panna
Kõva materjali töötlemine: HRC52 karastatud CBN kiirlihvimine, tööjõu asendamine: 3 tundi või 0% tööjõudu
: ≤ 0,4 µm kõrgläikega tera tee, välisosade puhul pole järeltöötlust vaja
Väikese partii kiire tarne: 24-tunnine automaatne tööriistavahetus + võrgumõõtmine, alates 1 tükist, tarnitakse 48 tunni jooksul

2, Võimalused

Üksus	Spetsifikatsioon
Maksimaalne töötlussuurus	3200 × 1600 × 800 mm (pukk) / 1200 × 600 × 700 mm (vertikaalne)
Töötlemise täpsus	±0,01 mm / IT6-IT7
Pinna karedus	Ra 0,4–1,6 µm (materjalist sõltuv)
Materjali valik	Alumiinium, teras, roostevaba teras, titaan, vask, tehnilised plastid, komposiitmaterjalid
Partii mahutavus	1-10 000 tk/partii, ümberlülitus < 15 min

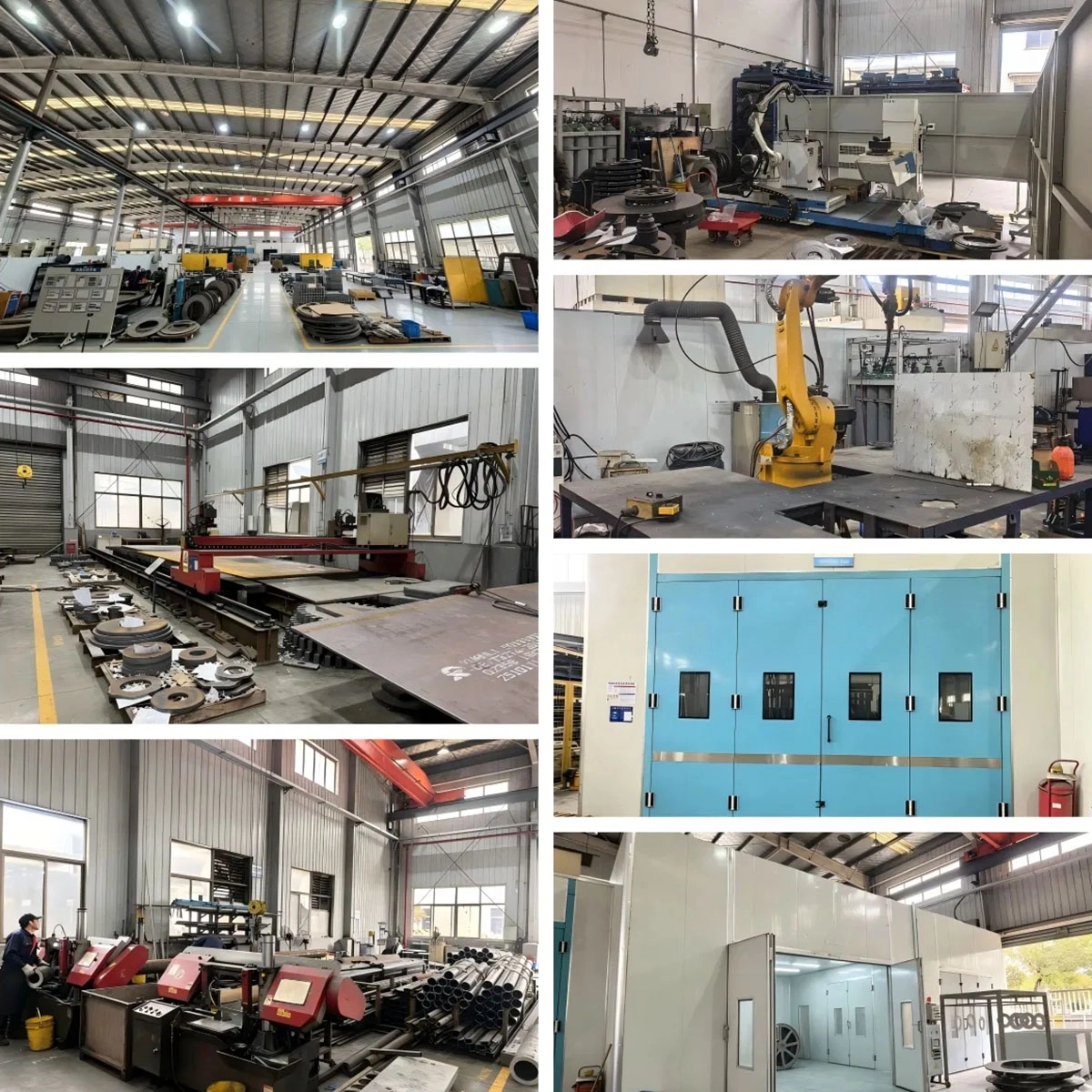

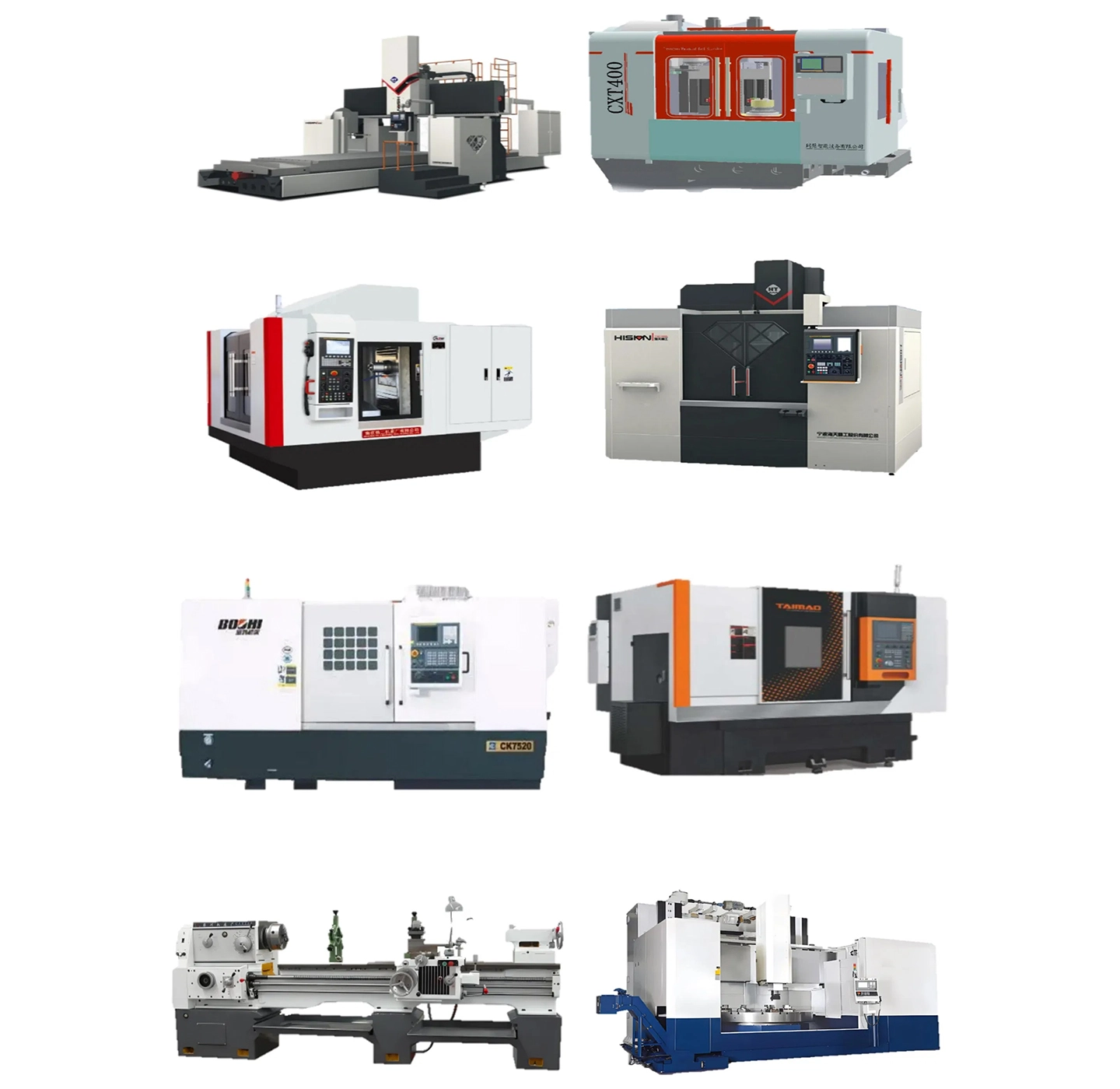

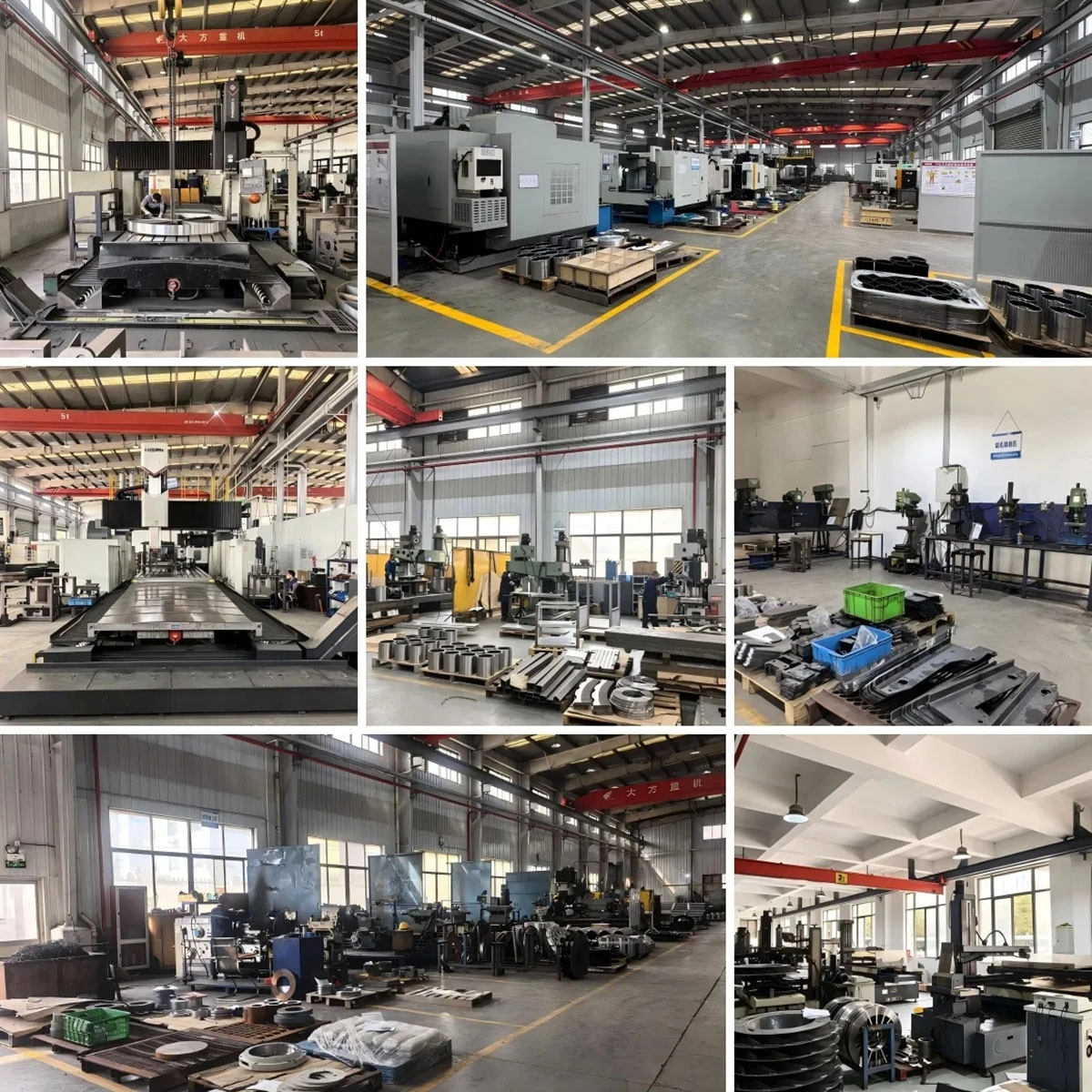

3. Meie varustus

GMC-3016 Longmeni töötluskeskus

Liikuvus: 3200 × 1600 × 800 mm, BT50 22 kW
Sobib suurte mootorikorpuste ja tööpinkide aluste mitmepoolseks freesimiseks

Mazak VCN-700L vertikaalne töötluskeskus × 3

Sõit: 1200 × 700 × 600 mm, otseajam 12 000 p/min
Kiire alumiiniumitöötlus, ühekordne T-kujulise soone/soojuse hajutusribi moodustamine

Doosan DHM 6300 horisontaalne töötluskeskus

Kahekordne kandik 630 × 630 mm, 0,001 ° CNC pöördalus
Karbi tüüpi detailide neljapoolne töötlemine, korratavuse täpsusega ± 0,005 mm

Haas UMC-750 5-teljeline hoovastiku töötluskeskus

Liikumine: 750 × 500 × 500 mm, ± 120 ° B-telg
Tööratas, vormi sügav õõnsus ja WEG-mootori korpuse ebakorrapärane pind valmivad ühe korraga

4, Milling Case Studies | Taotlusjuhtumid

Juhtum 1 | Wangao WEG mootorikorpus (masinaalus 132-315)

Materjal: ADC12 alumiiniumist survevalu toorik

Töötlemise sisu: soojust hajutavad ribid, laagrikambrid, äärikupinnad, tõsterõnga augud

Raskusaste: 360 ° jahutusradiaatori paksus 2 mm, koaksiaalsus ≤ 0,01 mm

Lahendus: UMC-750 5-teljeline ühendus, jäme poolpeen peen peen kolme noaga meetod, võrgusondi kompenseerimine

Tulemus: töötlemisaeg 18 minutit tüki kohta, jahutusradiaatori deformatsioon puudub, aastane tarne 120 000 komplekti 0 PPM

Juhtum 2 | Tööstusliku roboti ühisiste

Materjal: 42CrMo karastatud ja karastatud HRC32

Omadused: ristava asend, sügav õõnsus, õhuke sein 0,8 mm

Tulemus: asendi täpsus 0,02 mm, asendatud kõva CBN lihvimisega, säästes 30% töötunde

Juhtum 3 | 5G filtrikamber

Materjal: 6061-T6 alumiinium

Omadused: Sügav õõnsus 20 mm, ribi paksus 0,5 mm, keermed M2-M6, kokku 120

Tulemus: õõnsuse tasasus on 0,03 mm, keerme asend on 0,02 mm ja kuutoodang on 50 000 tükki

5. Kvaliteet ja kohaletoimetamine

ISO 2768-f täpsustolerantsi standard
Esimese artikli kolme koordinaadi aruanne iga partii kohta + 10% kontroll
Internetis olev mõõtepea: reaalajas suuruse kompenseerimine, CPK≥1,67
48-tunnine tarne: automaatne tööriistavahetus + 24-tunnine kahe vahetuse süsteem, kiireloomuliste tellimuste jaoks on näidiste valmistamiseks vaja 1 päeva

HEHUA KKK

Usalda usaldusväärsust

Aastatepikkune ekspordikogemus globaalsetele turgudele, mis tõestab meie usaldusväärsust kvaliteedi, logistika ja vastavuse osas.

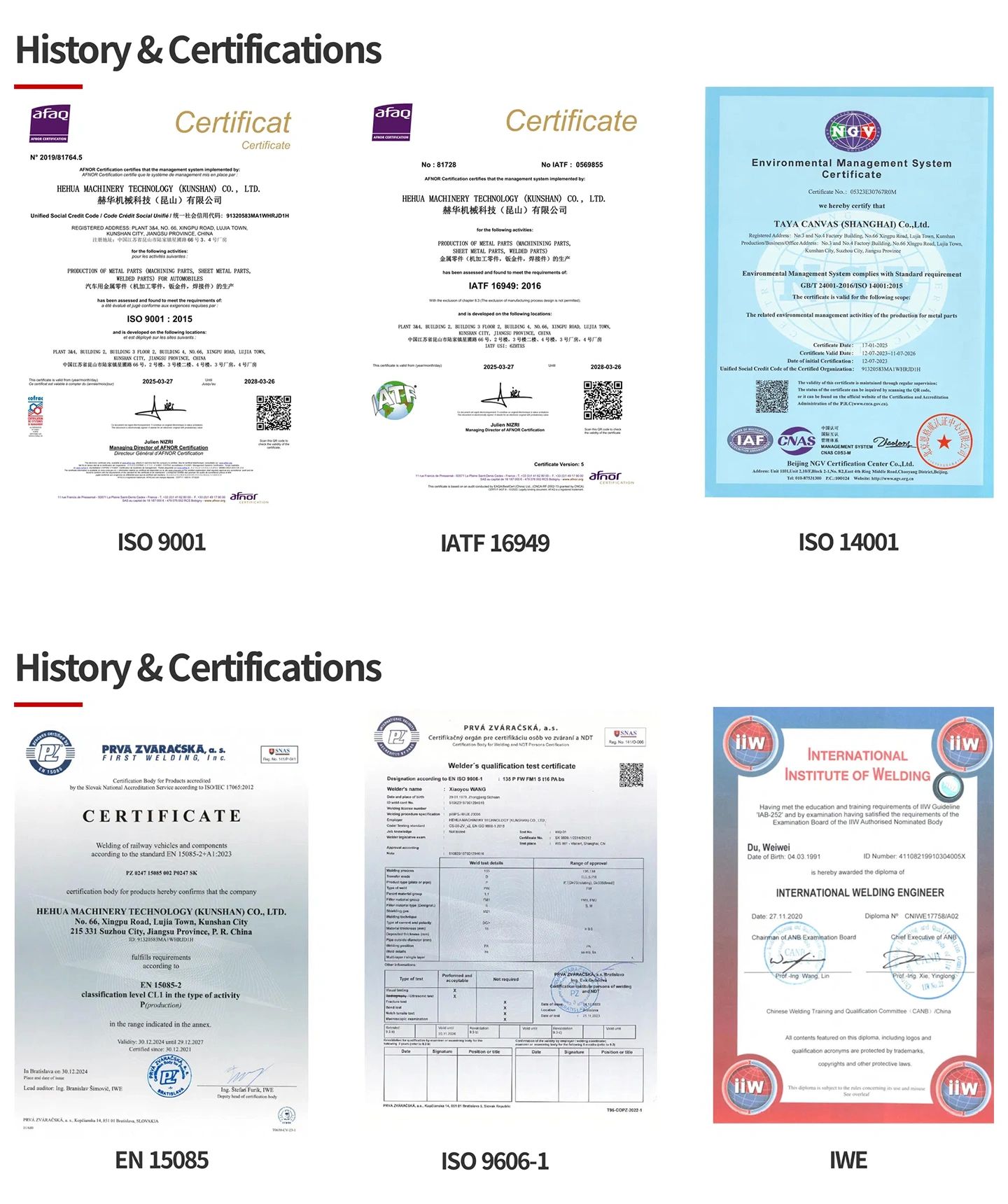

Sertifitseeritud kvaliteedijuhtimine ja standardiseeritud tootmine tagavad iga tellimuse jaoks usaldusväärsed ja korratavad tulemused.

Milliseid tolerantse saate saavutada?

Meie standardne tolerants CNC-töötlemisel on DIN-2768-1-f (peen) või +/-0,01 mm. Kõrge täpsusega nõuete täitmiseks saame olenevalt geomeetriast ja materjalist saavutada kuni +/-0,005 mm tolerantsid.

Milliseid pinnaviimistlusi pakute?

Pakume ühekordseid pinnatöötlusteenuseid, sealhulgas: mehaaniliselt töödeldud (tühjendatud) liivapritsiga anodeerimine (tüüp II, tüüp III) poleerimine peegli poleerimine pulbervärvimine värvimine lasergraveerimine (logo/tekst)

Kui kiiresti ma saan hinnapakkumise?

Saatke meile oma 3D-failid (STEP/IGES) ja 2D-joonised (PDF). Meie insenerimeeskond analüüsib neid ja esitab üksikasjaliku hinnapakkumise 6–12 tunni jooksul.

Mis on teie tüüpiline tarneaeg?

Prototüübid: 3-7 päeva Tootmine 10-20 päeva Pakume ka kiireloomuliste projektide jaoks kiirteenust.

Kas pakute proove enne masstootmist?

Jah, me soovitame alati teha kinnitamiseks tootmiseelse näidise. Saadame teile fotod/videod või saadame teile füüsilise näidise kontrollimiseks enne kogu partii käivitamist.

Mis siis, kui osad ei vasta spetsifikatsioonidele?

Meil on range kvaliteedikontrolli poliitika. Kui osad ei vasta joonise spetsifikatsioonidele, teeme need tasuta ümber või tagastame kogu raha. Seisame 100% oma kvaliteedi taga.

Milliseid materjale saate töödelda?

Töötame mitmesuguste materjalidega, sealhulgas: metallid, alumiinium (6061, 7075), roostevaba teras (303, 304, 316), messing, vask, titaanplastid: ABS, POM (Delrin), PEEK, nailon, polükarbonaat. Kui vajate spetsiaalset materjali, andke meile sellest lihtsalt teada.

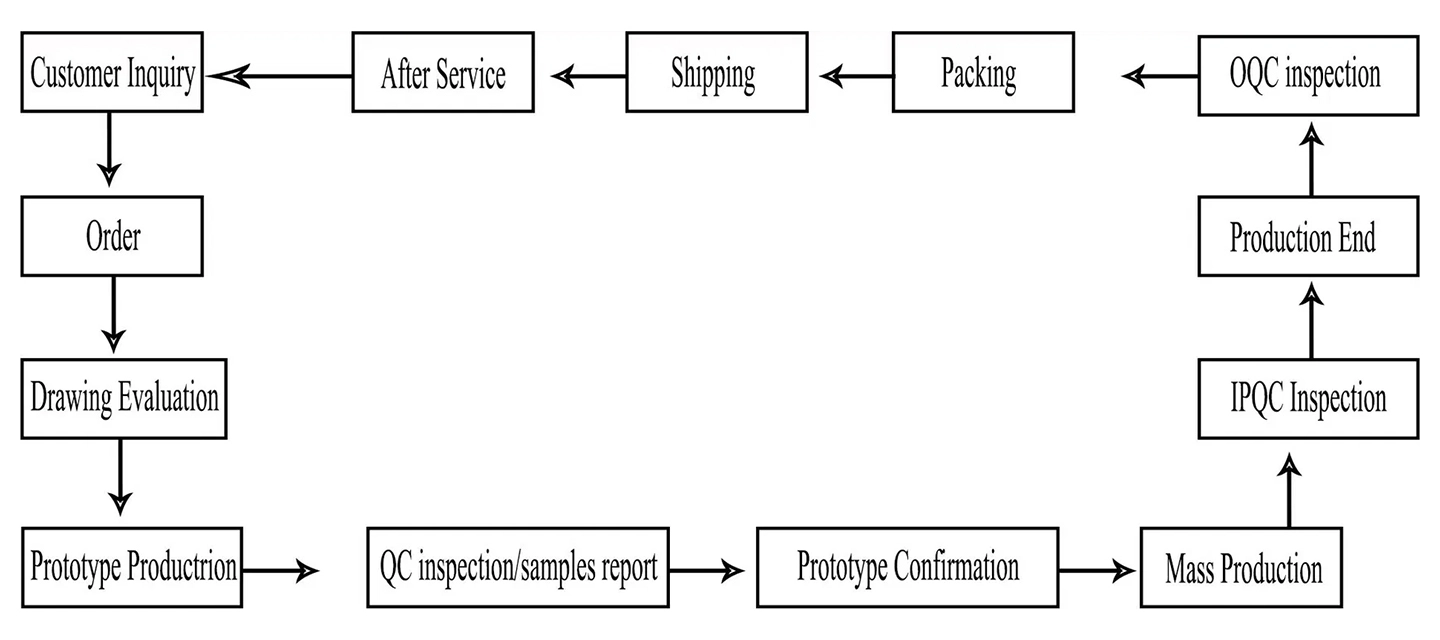

Kohandamise protsess
