Miks kasutatakse suuremahuliste metallosade jaoks täppisstantsimist?

Suuremahuline metallosade tootmine ei tähenda ainult rohkemate tükkide valmistamist lühema ajaga. Enamiku originaalseadmete valmistaja- ja tööstusprogrammide jaoks on tõeliseks väljakutseks suurte koguste tootmine, säilitades samal ajal mõõtmed stabiilsena, pinnad ühtlased ja allavoolu kokkupanek on tõhus. Seetõttu on täppismetallist stantsimine jätkuvalt üks enim kasutatavaid korduvate metallosade tootmismeetodeid.

Kui detaili disain on sobiv, võib stantsimine ühendada kiiruse, järjepidevuse ja protsessi tõhususe viisil, mida paljud teised meetodid ei sobi. Hehua Machinery metalli stantsimise ja vormimise lehel on stantsimine esitatud põhitootmisvõimalusena, samal ajal kui Progressiivse stantsimise leht selgitab, kuidas protsess toetab kiiret masstootmist, täppismõõtmeid, keerulist vormimist, head pinnakvaliteeti ja materjali kokkuhoidu. Just need punktid on põhjus, miks suure mahuga metallosade jaoks valitakse sageli täppisstantsimine.

Suur helitugevus vajab enamat kui väljundkiirus

Tootmismeetod võib olla kiire ja suure mahuga programmis siiski ebaõnnestuda, kui see tekitab liiga palju variatsioone, liiga palju sekundaarseid toiminguid või liiga palju käsitsi korrigeerimist. Suuremahuline tootmine sõltub rütmist. Protsess peab jätkuma, säilitama kvaliteedi ja toetama osi, mis lähevad otse kokkupanemisele ilma korduva reguleerimiseta.

Siin muutub täppisstantsimine kasulikuks. Hehua protsessikirjelduses märgitakse, et järkjärguline stantside tootmine võib töötada 200–800 korda minutis ja saavutada ühe vahetuse jooksul ligikaudu 100 000–500 000 tükki päevas. Selline vahemik on oluline, kuna see näitab, et protsess on mõeldud püsivaks väljundiks, mitte ainult väikese partii proovitöö jaoks. Samal lehel on ka kirjas, et tembeldamise maksumus võib olla 60–80 protsenti madalam kui sobivate osade töötlemisel, mis selgitab, miks eelistatakse sageli stantsimist, kui osade maht suureneb.

Ostjate jaoks on eelis otsene. Kui programm hõlmab korduvaid osi pika tootmistsükli jooksul, on stabiilset stantsimisliini sageli lihtsam hallata kui mitme eraldi toimingu ümber ehitatud aeglasemat marsruuti.

Täpsus on oluline, sest kokkupanek on oluline

Suuremahulisi osi kasutatakse sageli süsteemides, mis sõltuvad vahetatavusest. Kui augu asend muutub liiga palju, kui servad on ebaühtlased või kui tasapinnalisus liigub väljaspool vastuvõetavat vahemikku, muutub kokkupanek aeglasemaks ja defektide oht suureneb.

Sellistes olukordades kasutatakse täppismetallist stantsimist, kuna protsess võib pikka aega säilitada korduvat geomeetriat, kui tööriistade ja söötmise juhtimine on õige. Vastavalt Hehua avaldatud võimeandmetele toetab selle progresseeruv stantsiprotsess tühjendamise täpsust ±0,01 mm ja avade sammu täpsust ±0,02 mm. Samuti on loetletud servorulli etteanne sammu täpsusega ±0,005 mm, mis näitab, kuidas etteande juhtimine toetab mõõtmete stabiilsust.

Need väärtused on praktilises tootmises olulised, kuna need vähendavad vajadust sekundaarse töötlemise või reguleerimise järele. Suuremahulise tootmise korral võib isegi väike ümbertöötlemis- või paigaldamisaja lühendamine avaldada suurt mõju kogu partiile.

Tembeldamine võib ühendada mitu vormimisetappi üheks protsessiks

Teine põhjus, miks täppisstantsimist laialdaselt kasutatakse suuremahuliste osade puhul, on see, et sellega saab kombineerida mitu toimingut ühe stantsivoolu jooksul.

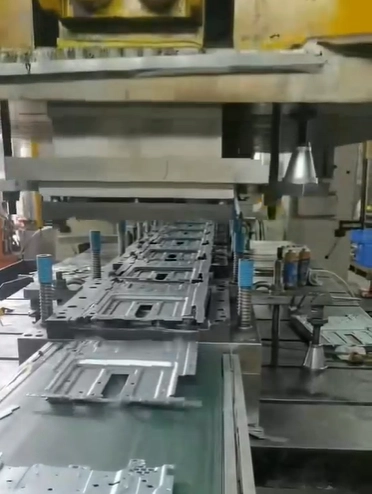

Hehua protsessikirjelduses selgitatakse, et progressiivne stantsimine võib kasutada mitut jaama sügavtõmbamiseks, mulgutamiseks, ääristamiseks ja vormimiseks. See võimaldab toota pideval teel karbikonstruktsioone, kestasid, äärikuid ja tugevdusribasid.

Selline protsesside integreerimine on suure mahuga töö puhul oluline. Kui detail nõuab mitut eraldi masinat ja korduvat käsitsemist, siis variatsioon tavaliselt suureneb ja väljundrütm aeglustub. Kui sama osa saab liikuda läbi ühe koordineeritud tööriistasüsteemi, muutub tootmist lihtsamaks juhtida.

Osade puhul, mis vajavad nii kuju keerukust kui ka tootmismahtu, on see üks peamisi põhjusi, miks stantsimine jääb konkurentsivõimeliseks.

Protsess toetab laias valikus materjale ja paksuseid

Suuremahulised osad ei ole kõik valmistatud samast materjalist. Erinevates tööstusharudes kasutatakse erinevaid lehtede omadusi sõltuvalt tugevusest, juhtivusest, korrosioonikindlusest, kaalust või magnetilisest jõudlusest.

Hehua võimekuse lehel on loetletud töödeldavate materjalide paksuse vahemikud terase puhul 0,05–12 mm, roostevaba terase puhul 0,1–8 mm ja alumiiniumi puhul 0,1–10 mm.

See on oluline, sest osa maht üksi ei määra protsessi valikut. Tarnija peab toetama ka materjalikategooriat. Õhukese täppismaterjali ja paksema konstruktsioonimetalliga tembeldamise süsteem on kasulikum segaosade perekondadega originaalseadmete tootjaprogrammide jaoks.

Ostjate jaoks tähendab see ka seda, et tarnija piirdub väiksema tõenäosusega ainult ühe kitsa tembeldatud toodete segmendiga.

Pinna kvaliteet muutub mahu suurenedes olulisemaks

Kui toodetakse vaid vähe proove, võivad pinnadefektid tunduda kontrollitavad. Suuremahulises tootmises muutuvad need palju tõsisemaks. Pursked, kriimud, servade halb seisukord või kaetud materjali pinnakahjustused võivad põhjustada sortimise, ümbertöötlemise või kokkupanemise probleeme.

Hehua väidab, et külmvaltsitud leht võib säilitada pinna kareduse Ra ≤ 0,8 μm ja tsingitud või kaetud leht võib pärast stantsimist säilitada oma esialgse välimuse.

Selline pinna stabiilsus on üks põhjus, miks suuremahuliste osade jaoks valitakse täpne stantsimine. Korratav protsess aitab säilitada välimust ja servade kvaliteeti pikkade tööperioodide jooksul, mis on eriti kasulik osade puhul, mis liiguvad otse kokkupanekusse või täiendavatesse järgnevatesse protsessidesse.

Suuremahulises tootmises ei seisne pinnakontroll ainult välimuses. See seisneb kogu protsessi stabiilsena hoidmises.

Materjali kokkuhoid muutub mastaabis väärtuslikumaks

Materjali kasutamine ei pruugi lühiajaliselt kriitiline tunduda, kuid see muutub palju olulisemaks, kui tootmismaht kasvab. Isegi väike protsentuaalne erinevus riba paigutuses võib avaldada suurt mõju, kui osi toodetakse sadade tuhandete või miljonite kaupa.

Hehua lehel on kirjas, et suletud materjalipaigutusega on võimalik saavutada vähemalt 85-protsendiline kasutuskasutus, mis on eriti oluline roostevabast terasest õhukeste materjalide ja muude kõrgema väärtusega metallide puhul.

See on veel üks põhjus, miks suure mahuga osade jaoks valitakse sageli täppisstantsimine. Kui stants on optimeeritud, muutub materjalikasutus prognoositavamaks ja tõhusamaks, aidates tarnijal hoida tootmist aja jooksul distsiplineeritud.

Juhtumi tegelik jõudlus näitab, miks tembeldamine sobib suure mahuga tööks

Tugevaim argument täppisstantsimise kasuks ei ole teooria. See on tootmistõend.

Hehua juhtumite jaotises on kolm näidet, mis näitavad suure mahu eelise erinevaid vorme.

Esimene korpus on uus energiamootori südamik, mis on valmistatud 0,35 mm orienteerimata räniterasest poolist. Osa välisläbimõõt on 180 mm, 72 pilu ja paksus 40 mm koos virnastatud neetidega. Protsess kasutab 72-jaamalist progresseeruvat vormi pluss pöörlevat virnast neetimist ja võrgus ≤0,02 mm murdetuvastust. Teatatud tulemus on tasapinnalisus ≤0,05 mm, rauakadu ≤2,4 W/kg ja igakuine toodang 1,2 miljonit tükki.

See juhtum näitab, miks tembeldamine töötab osade puhul, mis vajavad nii geomeetria kontrolli kui ka suurt tootmismahtu.

Teine korpus on 4 mm kõrgtugevast terasest B340LA valmistatud autoukse hing. Protsessis kasutatakse 800-tonnist servopressi ja kolmeteljelist ülekandehooba koos 7-kohalise ülekandevormiga. Tulemuseks on külgava asukoha täpsus 0,08 mm, ilma töötluseta ja aastane võimsus 800 000 komplekti.

See juhtum näitab, et suuremahuline tembeldamine ei piirdu lihtsate õhukeste osadega. See võib toetada ka vormitud konstruktsioonikomponente, kui funktsioonide ühtlane asukoht on oluline.

Kolmas korpus on 5G RF-varjestuskate, mis on valmistatud 0,2 mm fosforpronksist, millel on 128 väikest võre ja kumerat punni. Toodetud 125-tonnisel kiirel stantsil kiirusel 600 SPM, tulemuseks on rästikuvabad ribid, varjestuse efektiivsus üle 100 dB ja igakuine toodang 5 miljonit tükki.

See näide toob esile täppisstantsimise teise külje: väga suure mahuga väljund peente osade jaoks, kus järjepidevus on sama oluline kui kiirus.

Automatiseerimine aitab hoida suure helitugevusega väljundit stabiilsena

Suuremahuline tootmine vajab enamat kui kiiret pressi. See vajab kontrollitud süsteemi pressi ümber.

Hehua vormide ja automatiseerimise jaotises mainitakse isekonstrueeritud progressiivseid, ülekande- ja komposiitvorme, simulatsioonivormimist, et vähendada proovivormide arvu 40 protsenti, vormisiseseid koputamist ja neetimist, robotit ja visuaalset söötmist, automaatset rullivahetust ja võrgutuvastust visuaalse suuruse, rõhukõvera ja lekketuvastuse abil. Lehel on ka kirjas, et defektide määra saab hoida 50 PPM või alla selle.

Need üksikasjad on olulised, sest suurel hulgal sõltub protsessi stabiilsus suuresti automatiseerimisest ja jälgimisest. Liin, mis tugineb liiga palju käsitsi korrigeerimisele, võib siiski toota osi, kuid toodangut ja kvaliteeti on aja jooksul raskem hoida.

Kvaliteet ja jälgitavus toetavad pikki tootmistsükleid

Suuremahulised programmid töötavad tavaliselt pikka aega, mis muudab jälgitavuse olulisemaks. Kui probleem ilmneb ühes partiis, peab tarnija selle põhjuse kiiresti tuvastama.

Hehua kvaliteedi ja jälgitavuse jaotises on kirjas, et selle tembeldamisprotsess järgib IATF 16949 autotööstuse tembeldamissüsteemi ja ISO 9013 mulgustamise täpsuse standardit. Samuti kirjeldatakse esimese osa täissuuruses ülevaatust, 10-protsendilist kontrolli, viimase osa võrdlust, MES-i andmete üleslaadimist ja QR-koodi pluss visuaalset graveeringut vormi numbri, rulli numbri ja operaatori jälgimise kohta tooraine ahju numbrile.

See on veel üks põhjus, miks täppistembeldamist kasutatakse suuremahulistes programmides. See pole mitte ainult kiire. Samuti saab selle üles ehitada viisil, mis toetab pikaajalist kvaliteedikontrolli.

Viimane mõte

Täppismetallist stantsimist kasutatakse suuremahuliste metallosade jaoks, kuna see ühendab väljundkiiruse protsessi distsipliiniga. See toetab suurte partiide tootmist, tihedat mõõtmete konsistentsi, mitmeastmelist vormimist, paremat materjalikasutust, stabiilset pinnakvaliteeti ja praktilist jälgitavust.

Tuginedes Hehua Machinery avaldatud tembeldamisvõimalustele ja juhtuminäidetele, on protsess eriti sobiv seal, kus originaalseadmete tootjad ja tööstuslikud ostjad vajavad rohkem kui ainult võimsust. Need vajavad aja jooksul, suurtes kogustes ja erinevat tüüpi osades korratavaid tulemusi. See on koht, kus täppisstantsimisest ei saa mitte ainult tootmisvõimalus, vaid tootmisstrateegia.
